Prueba: Pexgol vs HDPE
Prueba de tuberías Pexgol vs tuberías de HDPE para transporte de salmuera
Caso de Estudio Nº
43
Cliente
|
Condiciones Operativas:
Tuberías Utilizadas:
Uso:
Largo:
Categorías:
Objetivo
Determinar el mejor comportamiento de las tuberías Pexgol a la formación de incrustaciones que producen el transporte de salmueras. Esto se realizará a través de la obtención de menor incrustación depositada en la superficie interna de la tubería Pexgol en comparación a una tubería HDPE operando ambas en las mismas condiciones.
Variables de medición
Lo anterior, se determinará evaluando los resultados de las siguientes variables de medición
- Espesor de la incrustación depositada, esta de medirá con un flexómetro y la unidad de medida será en milímetros.
- Cantidad de lavados necesarios durante el período de prueba, se establecerá la cantidad de veces que fue necesaria lavar la línea de HDPE y la línea de Pexgol durante los 30 días de duración de la prueba.
Resultados
Primeros 7 días de prueba:
| HDPE | Pexgol | |
|---|---|---|
| Incrustación | Con incrustación 3/4 del diámetro interno de la tubería en todo su largo, tanto en la succión como en la descarga. | Sin incrustación a lo largo de la tubería tanto en la succión como en la descarga. Solo hay anillos de incrustaciones en las uniones. |
| Lavado | Si | No |
| Tiempo de lavado | 3 horas | N/A |
| Cantidad de incrustación en succión | 43 kg | 2,4 kg |
| Cavitación | Si | No |
| Caudal al terminar la prueba | 21 m3/h | 35 m3/h |
| Volumen pasado | 5768 m3 | 7140 m3 |
Nota: A solicitud de los supervisores de YLB a los 7 días se cambió de posición las tuberías.
Resultados a los 14 días de prueba
| HDPE | Pexgol | |
|---|---|---|
| Incrustación | Con incrustación 3/4 del diámetro interno de la tubería en todo su largo, tanto en la succión como en la descarga. | Sin incrustación a lo largo de la tubería tanto en la succión como en la descarga. Solo hay anillos de incrustaciones en las uniones. |
| Lavado | Si | No |
| Tiempo de Lavado | 3 horas | N/A |
| Cavitación | Si | No |

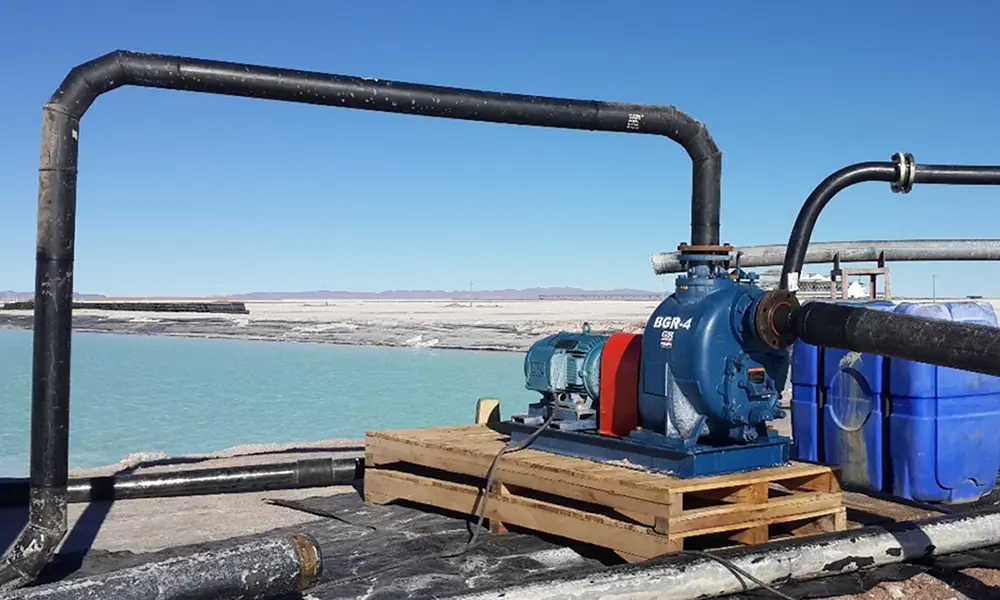

Tubería Pexgol:

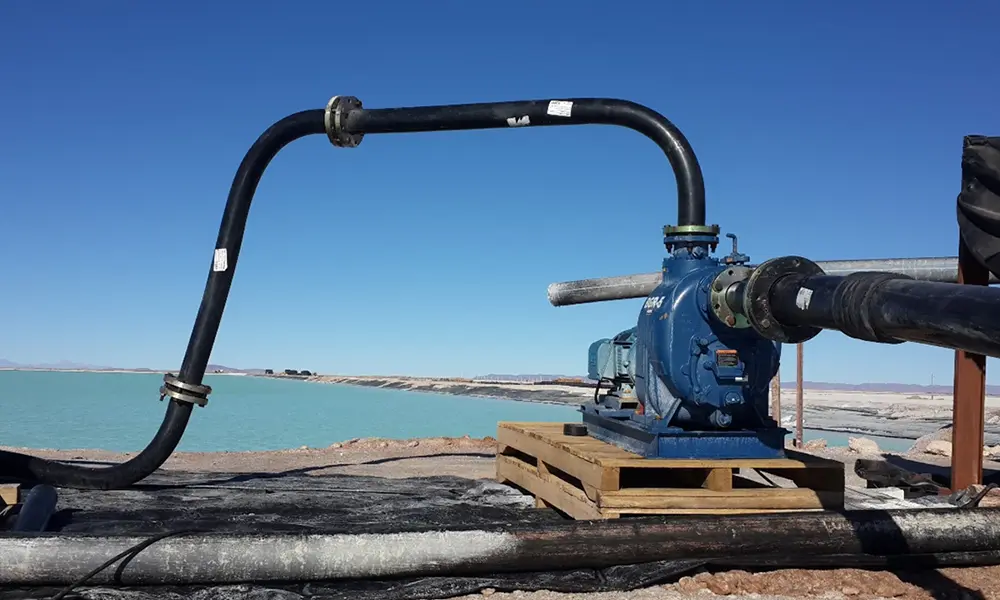

Tubería HDPE:

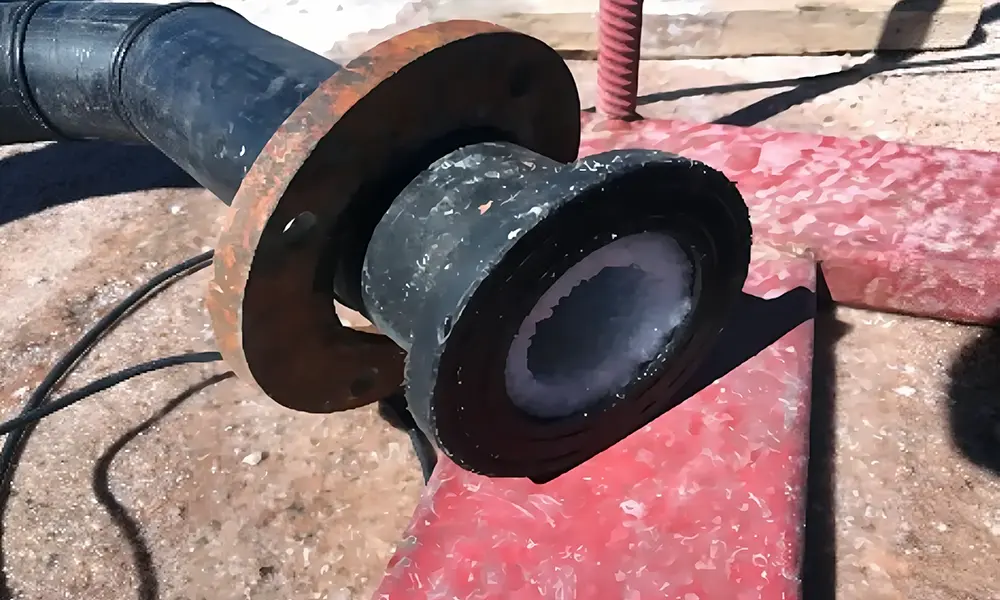

Resultados en imágenes

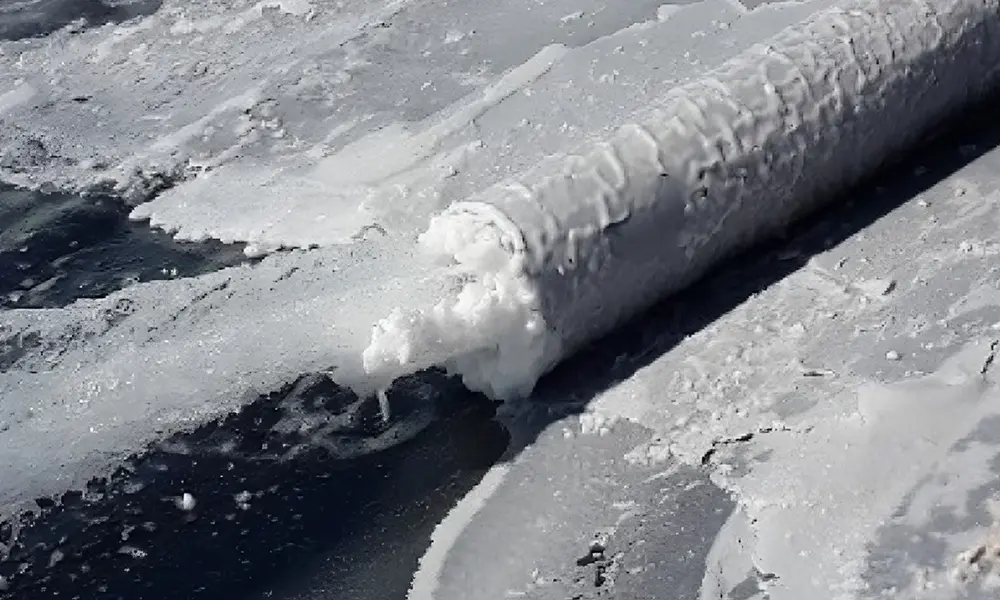

Descarga a las piscinas: Pexgol vs HDPE

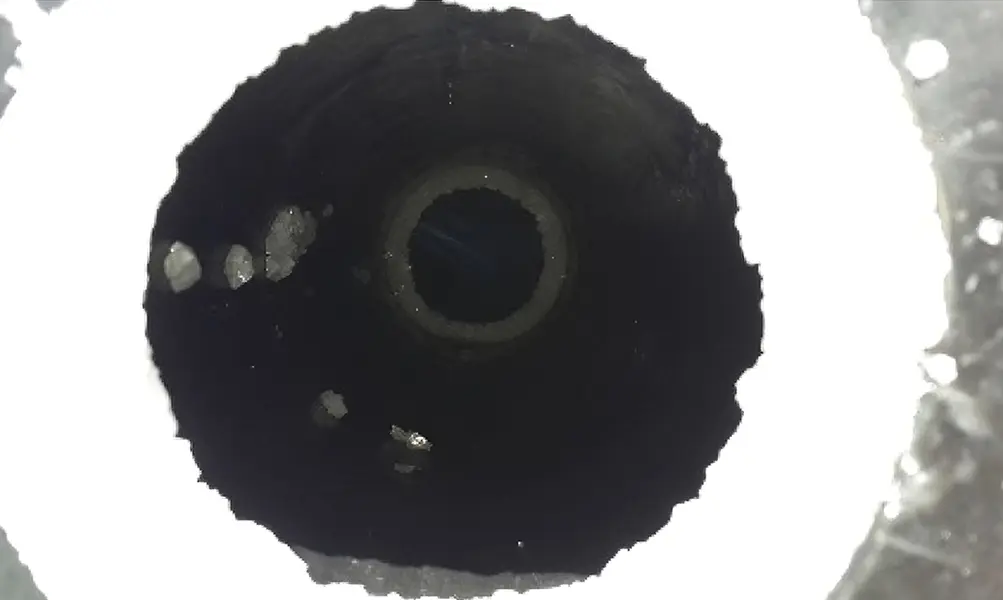

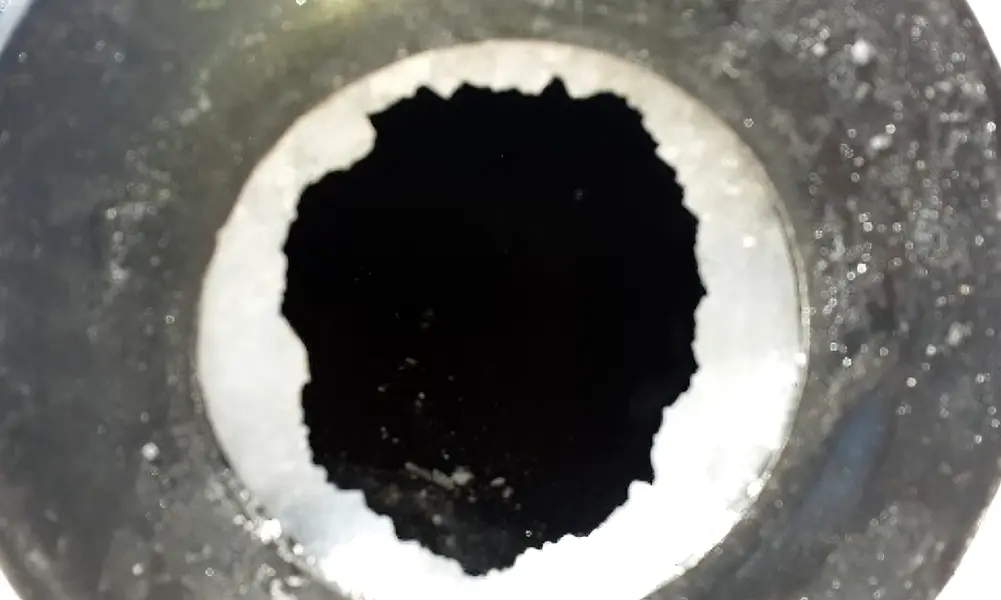

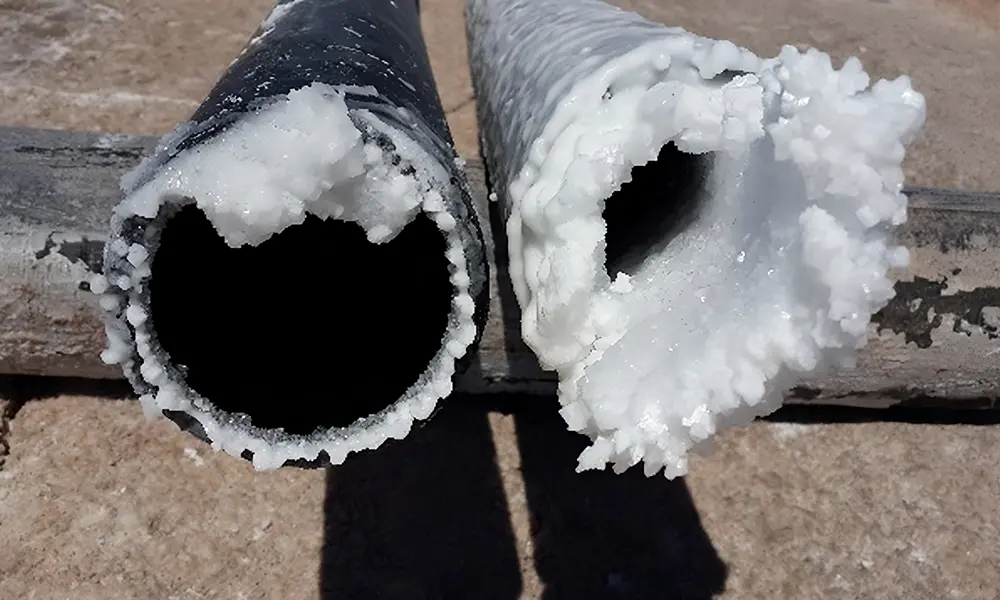

Succión lado bomba: Pexgol vs HDPE

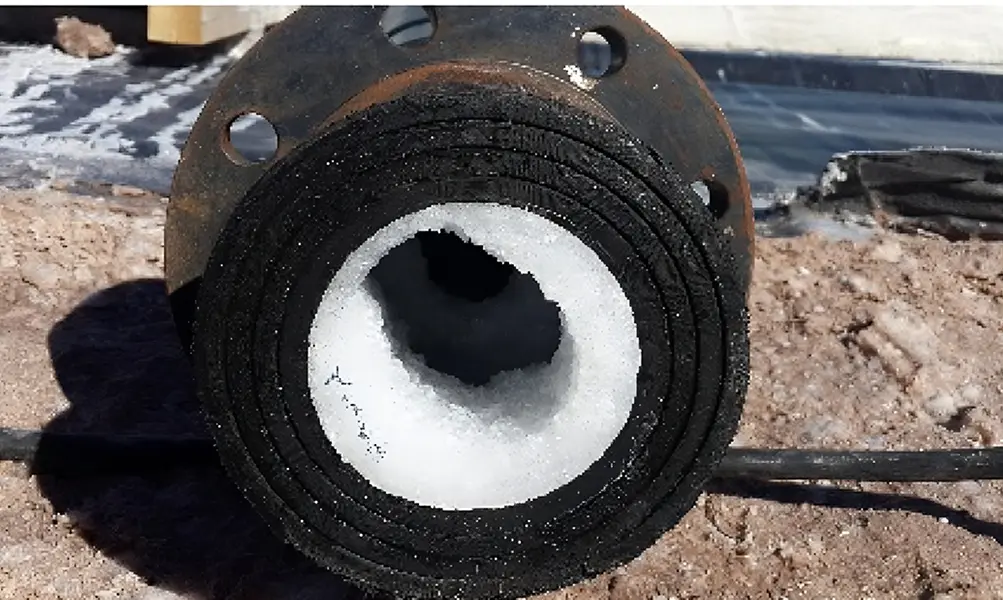

Codos descarga: Pexgol vs HDPE

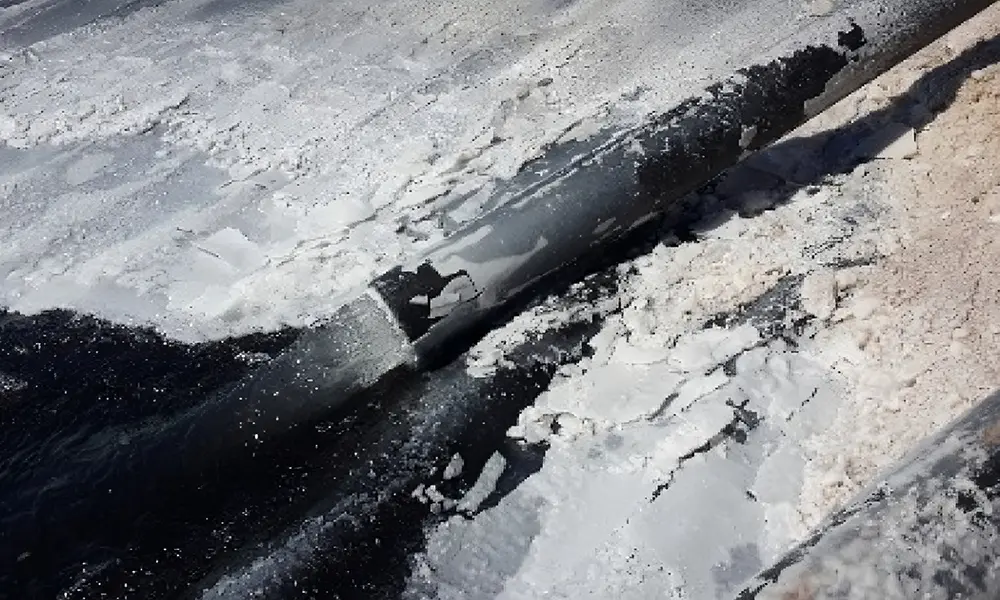

Descarga a las piscinas: Pexgol vs HDPE
Resultados en video
Descarga después de 7 días: Pexgol vs HDPE
Limpieza de la tubería de HDPE
Limpieza de la tubería Pexgol
Cavitación de tubería HDPE
Ahorro Económico
Costos CAPEX
| Costos CAPEX | Tubería HDPE | Tubería Pexgol |
|---|---|---|
| Costo Tubería | 2000 USD | 3000 USD |
| Costo Sistema de Lavado | 3850 USD | 0 USD |
| Total | 5850 USD | 3000 USD |
| Ahorro CAPEX | – | 49% |
Costos OPEX mensuales
| HDPE Pipe | Pexgol Pipe | |
|---|---|---|
| Costo mantenimiento mensual | 1800 USD | 20 USD |
| Frecuencia de mantenimiento | 15 Mensual | 1 Mensuak |
| Personal de mantenimiento | 4 Personas | 4 Personas |
| Horas ocupadas de mantenimiento | 3h | 0.5h |
| HH de mantenimiento | 180h | 2h |
| Precio HH | 10 USD | 10 USD |
| Costo consumo de agua mensual | 18 USD | 1 USD |
| Costo 1m3 de agua | 1.5 USD | 1.5 USD |
| Consumo de agua | 0.8 m3 | 0.4 m3 |
| Tiempo de lavado mensual (1 hora por lavado) | 15 h | 1 h |
| Total | 1818 USD | 21 USD |
| Ahorro OPEX mensual | 99% |
Beneficios ecónomicos
| Tubería HDPE | Tubería Pexgol | |
|---|---|---|
| Precio volumen pasado de salmuera (mensual) | 23,072 USD | 28,560 USD |
| Precio m3 de salmuera | 1 USD | 1 USD |
| Volumen pasado en una semana | 5,738 m3 | 7,140 m3 |
| Volumen pasado en un mes | 23,072 m3 | 28,560 m3 |
| Beneficios Pexgol | 5,488 USD |
